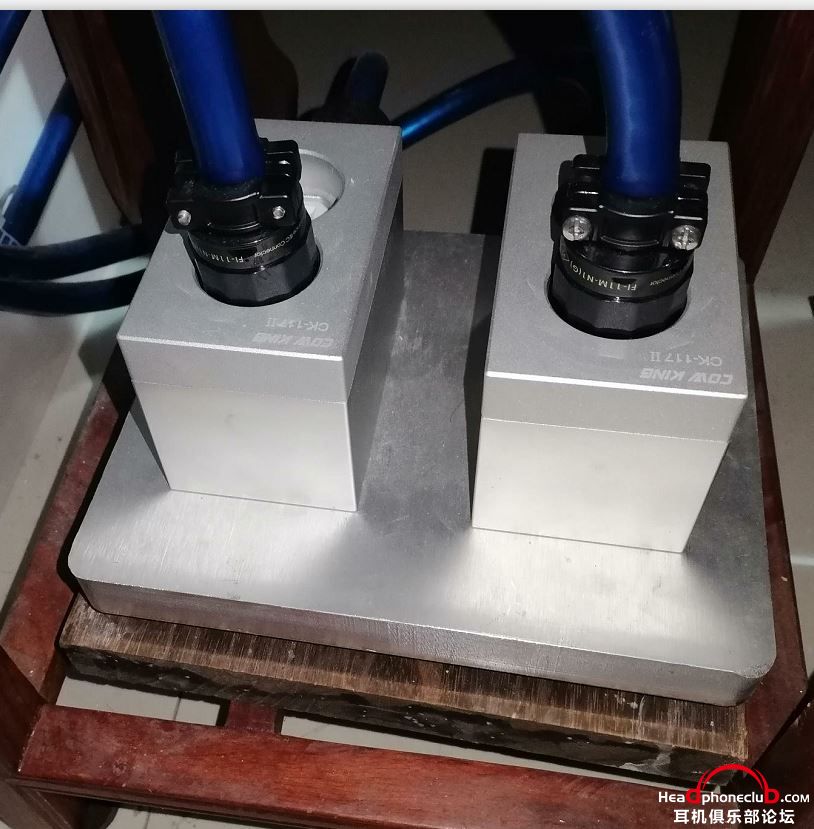

明线10平方6平方两路。两个古董松下闸刀、跳过保险锡片连接。作为功放机和CD机电源开关一个控制功放一个控制CD机。
24F0592B-6BD2-472B-BD18-E96ABC835EFE.jpeg 96E24686-2C00-4119-957D-8A73D28BB2FD.jpeg

回复

使用道具 举报

1

主题

43

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2019-4-1
 楼主| 发表于 2024-10-25 20:02:28 | 显示全部楼层
本帖最后由 大辉 于 2024-10-26 12:23 编辑

跳过机器的保险丝和电源开关。让电流畅通无阻通过。
回复 支持 反对

使用道具 举报

6

主题

1385

帖子

8

积分

初级会员

Rank: 2Rank: 2

积分
8
注册时间
2016-4-11
发表于 2024-10-25 21:27:58 | 显示全部楼层
跳过机器自身的开关保险丝后声音变化大不大 ?

点评

触点开关时都会产生电弧烧炭化。而且触点面积传输对电流有损耗的。  详情 回复 发表于 2024-10-25 21:58
回复 支持 反对

使用道具 举报

1

主题

43

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2019-4-1
 楼主| 发表于 2024-10-25 21:58:56 | 显示全部楼层
本帖最后由 大辉 于 2024-10-26 13:23 编辑
eggmud 发表于 2024-10-25 21:27
跳过机器自身的开关保险丝后声音变化大不大 ?

声音脱胎换骨。触点在开关时都会产生电弧现象,把触点烧黑了成炭化。而且触点面积对电流传输有损耗的。 7EC5BFC6-C4E4-4A91-A90E-0ED1E5672920.jpeg
回复 支持 反对

使用道具 举报

125

主题

6534

帖子

63

积分

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

积分
63
注册时间
2002-10-4
发表于 2024-10-26 11:53:48 | 显示全部楼层
我想知道为什么会有碳化?金属元素转化为碳元素这个神奇的过程是怎么发生的

点评

其实他就是想表达触电被烧黑了  详情 回复 发表于 2024-10-26 15:49
炭与碳不一样的  发表于 2024-10-26 12:55
回复 支持 反对

使用道具 举报

23

主题

1465

帖子

6

积分

初级会员

Rank: 2Rank: 2

积分
6
注册时间
2015-10-7
发表于 2024-10-26 15:47:25 | 显示全部楼层
前面会加漏电保护吗?

点评

保险丝是过载或短路发热熔断,反应速度更慢,空开反应速度快,而且可设定保护电流值,供电系统中有漏电保护器、短路空气开关器,可以放心的用。  详情 回复 发表于 2024-10-26 16:10
回复 支持 反对

使用道具 举报

78

主题

3519

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2013-1-22
发表于 2024-10-26 15:49:42 | 显示全部楼层
dragon 发表于 2024-10-26 11:53
我想知道为什么会有碳化?金属元素转化为碳元素这个神奇的过程是怎么发生的

其实他就是想表达触电被烧黑了
回复 支持 反对

使用道具 举报

1

主题

43

帖子

1

积分

初级会员

Rank: 2Rank: 2

积分
1
注册时间
2019-4-1
 楼主| 发表于 2024-10-26 16:10:30 | 显示全部楼层
本帖最后由 大辉 于 2024-10-26 16:11 编辑
dreamsound 发表于 2024-10-26 15:47
前面会加漏电保护吗?




保险丝是过载或短路发热熔断,反应速度更慢,空开反应速度快,而且可设定保护电流值,供电系统中当然要有有漏电保护器、短路空气开关器,可以放心的用。
回复 支持 反对

使用道具 举报

13

主题

4217

帖子

21

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
21
注册时间
2018-8-17
发表于 2024-10-26 16:30:41 来自手机 | 显示全部楼层
本帖最后由 LV火花 于 2024-10-26 16:32 编辑

不同的开关其实声音区别挺大的,好的开关响应迅速脱扣时间短。看图中的船型开关触点,那一点点电弧烧结变色真的没啥,说明设计合理还有电弧吸收电路相辅。
过大的开关相当于额外经过了大面积材质不明的导体,大幅增加了染色走样概率。
抛开声音,脱扣时间迟缓很多,甚至因手法不当极易产生半联动持续电弧的老式电闸,闪到机器的概率比常规开关大多了,造成持续半联动的危害甚至高于直插,叠加冲击大功率电源不说,嫩点的集成块运气不好就随着这噼啪打火去了

点评

这样不但可以减少了接触面的电阻,使电流通过时更为顺畅,也减低了因接触面污秽引致接触不良。无论力度、质感和舞台的台型都有提升。如有机会的染色忽略不计  详情 回复 发表于 2024-10-27 11:05
回复 支持 反对

使用道具 举报

2

主题

531

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2023-4-30
发表于 2024-10-27 08:48:21 | 显示全部楼层
本帖最后由 泰山神龙 于 2024-10-27 08:57 编辑

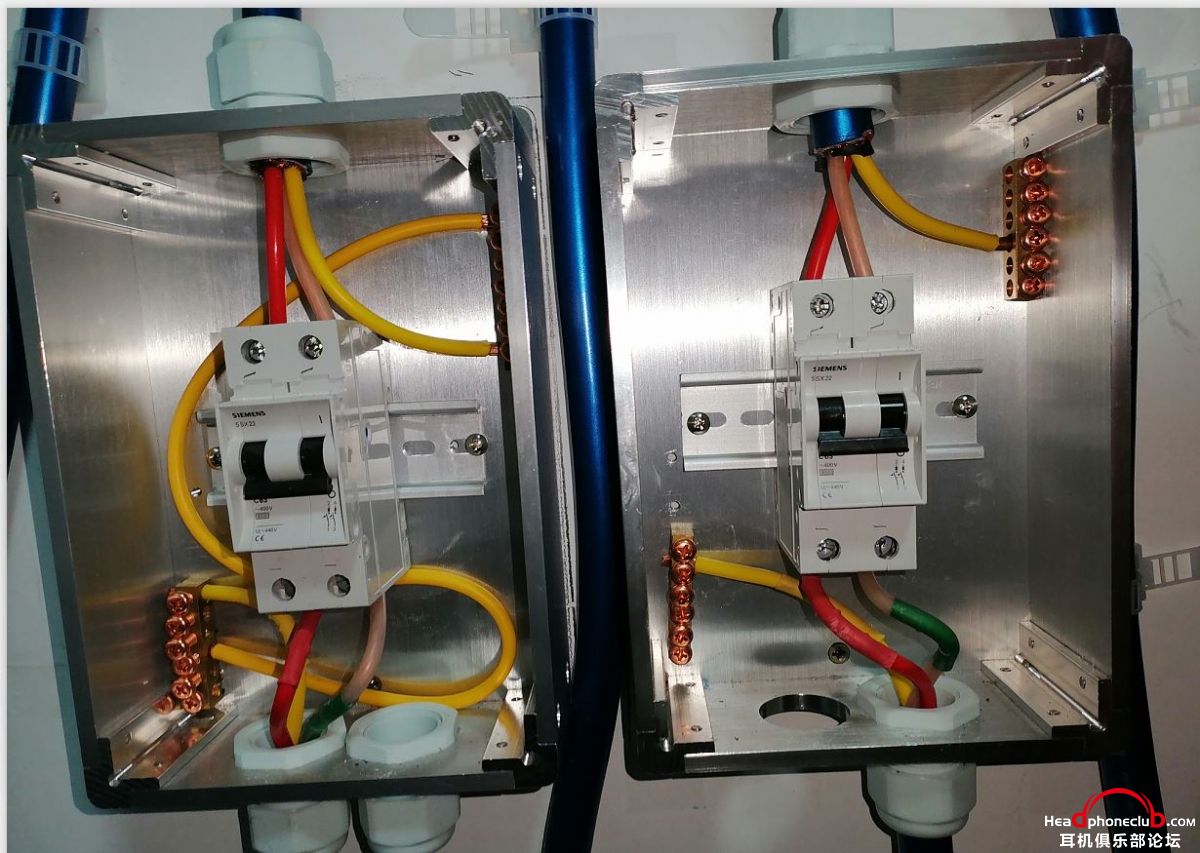

一进二出   入线先进入漏电保护器 从漏保出线 并联到另外2个断路器上  (就是一个漏保控制两个断路器)

其中地线接在左下角  地排与盒体用螺丝并在一起 这样安全

出线 接出 两个插座 每个插芯独立一个盒子,每个盒子一路线,这种配电箱盒子比较小 适合两路的专线使用,盒子方便以后更换插芯 只是盒子较轻 如果需要避震的化 需要配重。

3.JPG 6.JPG

点评

请问一个漏保控制两个断路器和直接用两个漏保省去断路器的方式有什么区别吗?谢谢  详情 回复 发表于 2024-10-27 22:03
回复 支持 反对

使用道具 举报

2

主题

531

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2023-4-30
发表于 2024-10-27 08:48:48 | 显示全部楼层
本帖最后由 泰山神龙 于 2024-10-27 09:02 编辑

这种方案 适合 一进 多路出线 采用2个空开控 一个火线分线器 一个零线分线器   从分线器上出线 这样作可以节省空开 也可以节省费用

属于多路专线 空开预算不足的时候 采用的方案,地排安装左右两侧 由于地排有绝缘体 采用地线钩在螺丝与地排插口进行接通配电箱。

每路出线 每条线 独立一个插芯 一个插座  用线夹固定
5.JPG 2.JPG
回复 支持 反对

使用道具 举报

2

主题

531

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2023-4-30
发表于 2024-10-27 08:49:19 | 显示全部楼层
本帖最后由 泰山神龙 于 2024-10-27 09:05 编辑

这种方案 采用多空开方案  组建起来比分线器的价格高  由于每路都有一个独立的空开控制 ,

控制比较方便 不会出现一关闭空开 多路断电的问题  适合多设备 逐一顺序关机 不会出现爆音的问题

地排采用了另外一种高桥地排 同样也采用螺丝与地线接通箱体的方式。
回复 支持 反对

使用道具 举报

2

主题

531

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2023-4-30
发表于 2024-10-27 08:49:51 | 显示全部楼层
本帖最后由 泰山神龙 于 2024-10-27 09:07 编辑

这种方案 一个配电箱 一个空开  空开之间不存在干扰    接线也方便

缺点是 如果需要多路专线时  需要多个配电箱

地排也分别在 上下角上  直接接通箱体

K9.JPG 8.JPG



回复 支持 反对

使用道具 举报

2

主题

531

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2023-4-30
发表于 2024-10-27 08:51:26 | 显示全部楼层
这几种 专线 配电箱接线 方案   都各有特点 都很实用
回复 支持 反对

使用道具 举报

2

主题

531

帖子

7

积分

初级会员

Rank: 2Rank: 2

积分
7
注册时间
2023-4-30
发表于 2024-10-27 09:14:19 | 显示全部楼层
本帖最后由 泰山神龙 于 2024-10-27 09:17 编辑

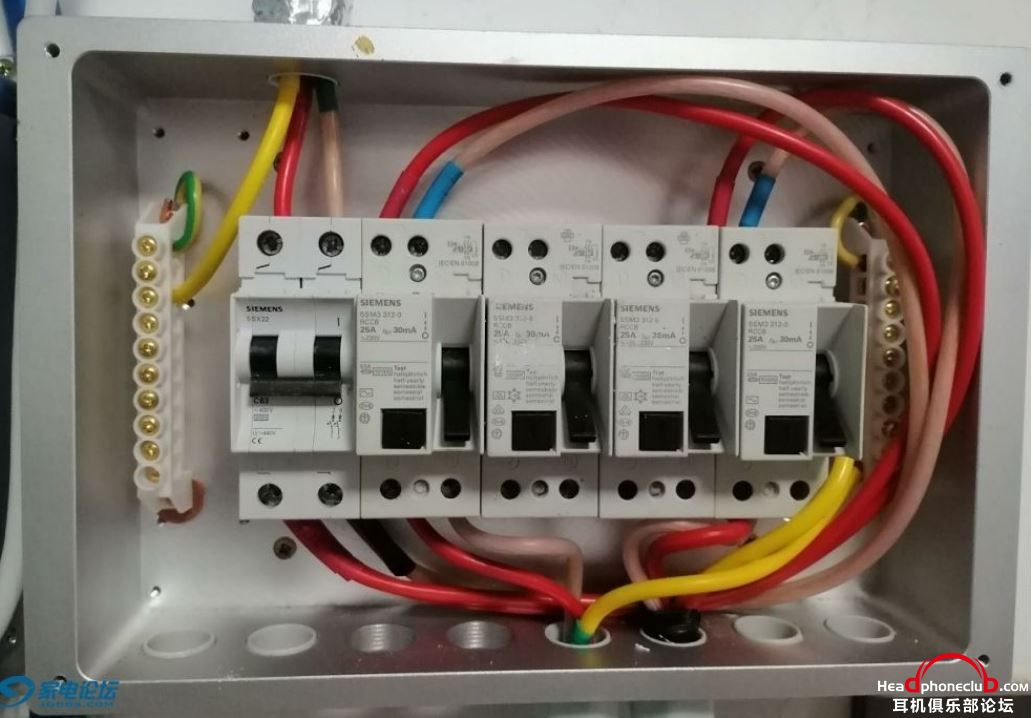

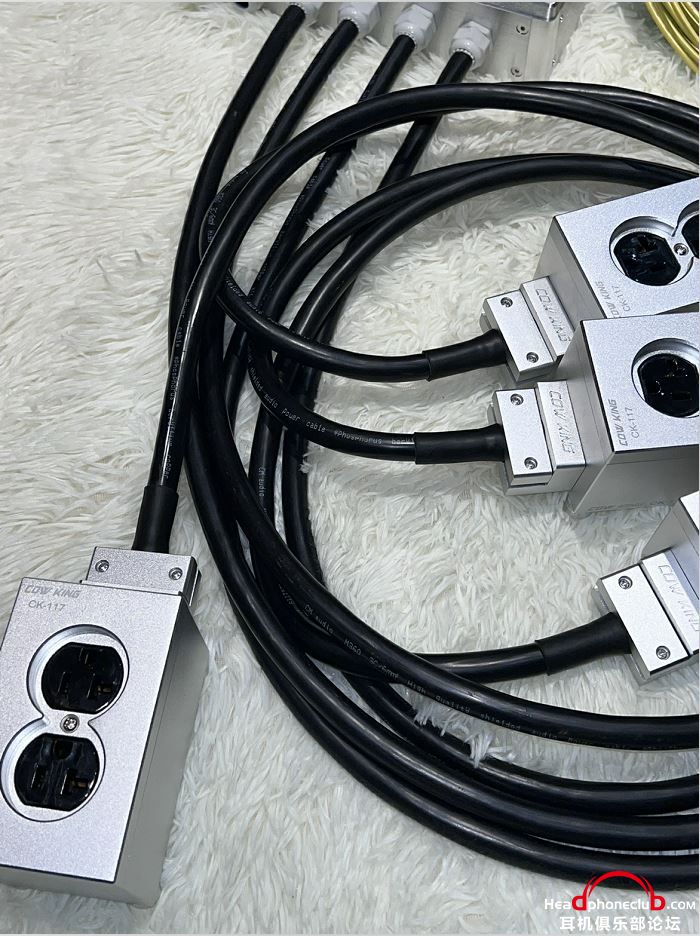

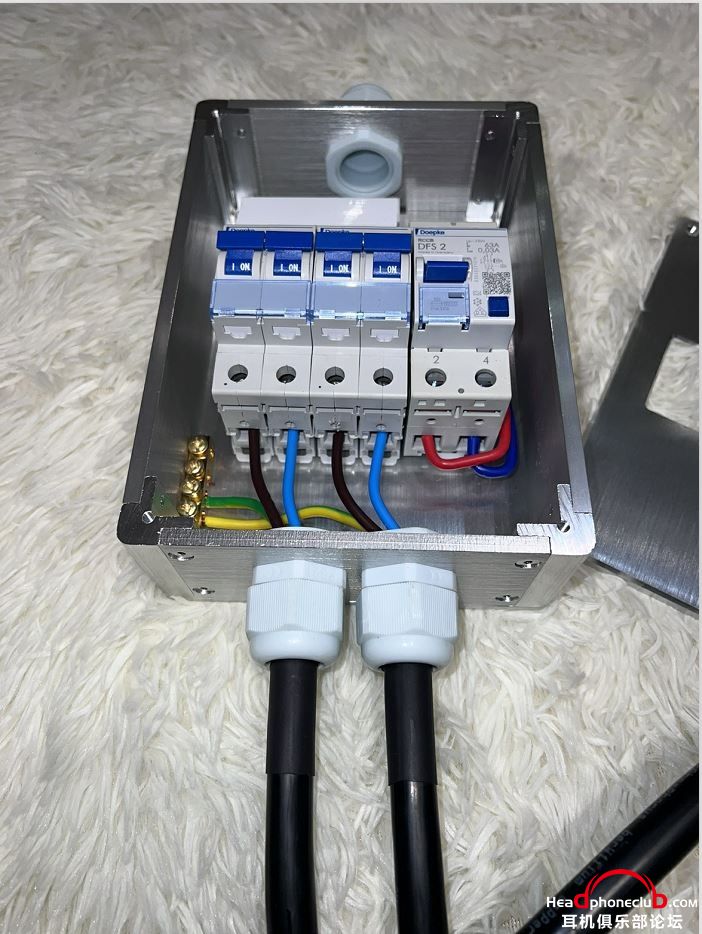

这种 一进四出   一个空开 控制4个漏保 多路专线 (地排采用镀金 在箱体两侧) 分别用螺丝钩住地线与箱体接通



02.JPG 0.JPG
回复 支持 反对

使用道具 举报
