俺整了一台有源电处--补齐自己的短板

zjize

交易区新帖推荐

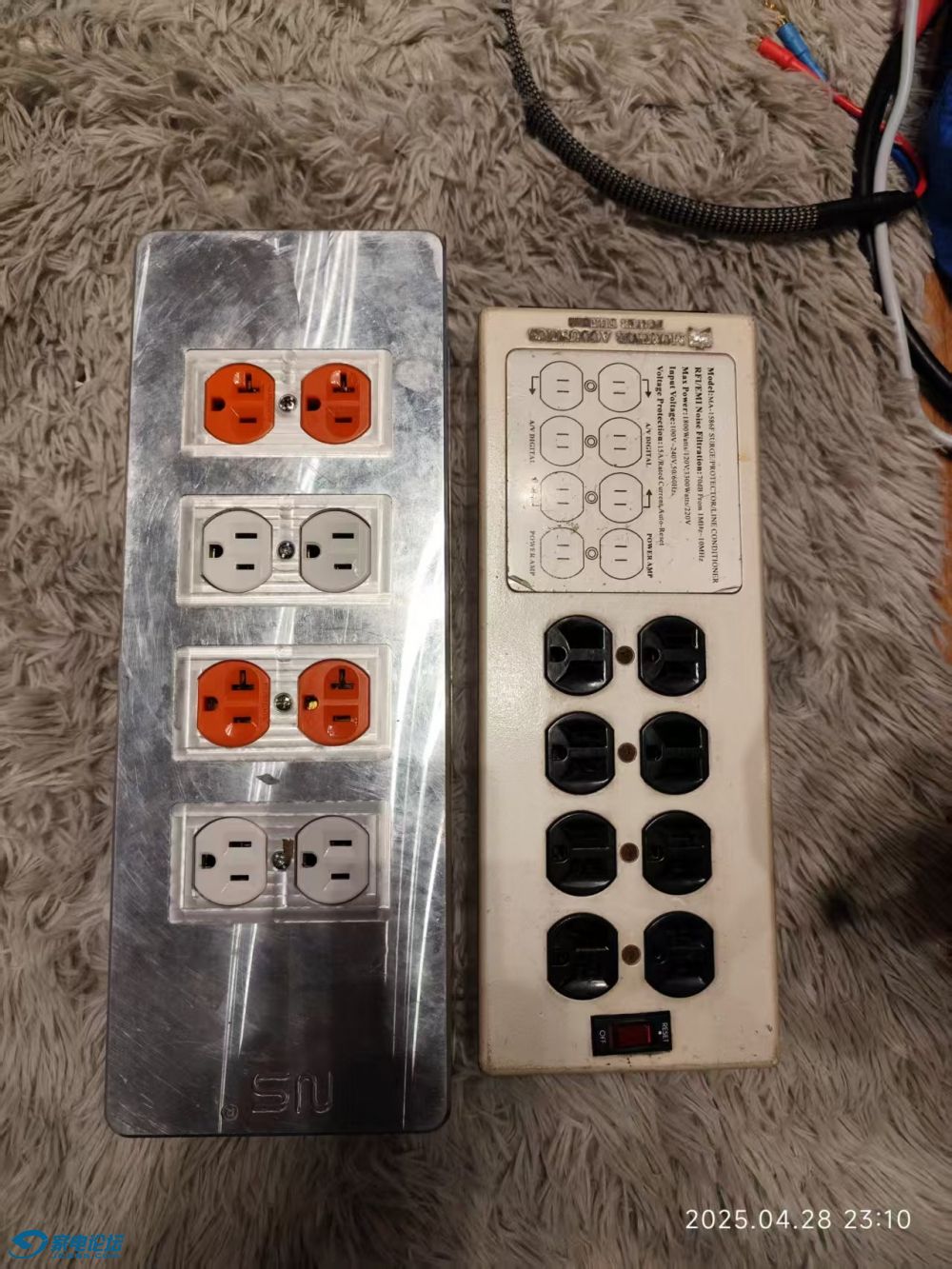

如下图左边那台大家伙，就是自己的新产品，一台有源的电处，型号为自然声PS4000。我也用它补齐了自己最后的短板。 外观先不管它，清水房，还没有装修。最终样品再来整好了。 对了，这是自己的第二代样品，第一代没有出来见人，如下图左边的那台： 边上是自己原来在用的一台无源滤波器，某知名品牌的产品，售价大约5000元。是自己经过几台电处横评后留下的（其实还有一台隔离变压器，没现身）：

zjize

先自问自答一些问题。

第一、为什么要做电处？




电的重要性不用自己多说了吧，当然，所谓科学党是不认同的，你要让他们买一台电源噪声测量仪来测一下，他们舍不得的，哈哈（我朋友测过，他家里夏天傍晚时足足有3000多mV）。
因为俺穷，买不起几万一台的再生电源（我觉得这个应该是最好的电处了……吧）。隔离俺用了，没到自己非常满意的程度，最重要的是，它太重了，足足有六七十斤。老了，搬不动了。当然，再生电源对俺也不够友好。所以俺又买了一台1000瓦的，只插前端，不管后级，但经过比较，后级最好也要经过滤波啥的，虽然它不是很敏感。

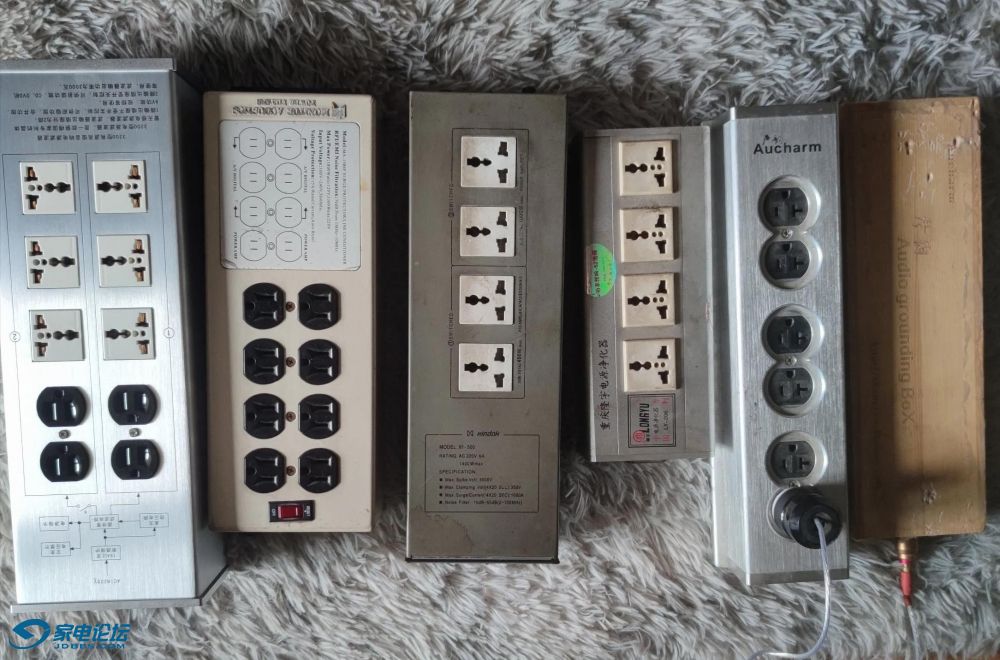

因此，我想要一台轻的，效果好的电处。但是，市面上都是无源的（后面会仔细讲），而它们几乎无一例外的会压缩动态，效果也不好。展会上，用了跟没用也没啥区别。一次展会上，朋友带了台滤波器来，也就是下面最右边那台。一开始自己还不屑一顾。但装上去后，发现比隔离变压器效果还好，高频更润了。就此自己知道了要无感的滤波器才行（它上面的说明就是不含电感的）。后面才知道它里面是采用的有源滤波的方式。




下来后自己曾想过买一台，结果却发现已经售罄，没了（换句话说，倒了也对）。然后自己只好将就用横评后较好的一台，但展会上效果都不尽如人意。
算了算了，自己来吧，这玩意儿技术含量不高，对我和厂里都不是问题。而且可以把那台的不足补齐（它居然用了万能插座，用料也烂得要命），市面上居然几乎没人做，就当补充自己的产品线了。反正是额外的产品，利润可以看得薄一些（但最后还是没控制住成本，惨）。

第二、为什么要命名为PS4000
PS当然就是电源啦，当然，要叫PC4000也是可以的，不过这样感觉自己卖的是电脑，就算了。至于4000嘛，是指它的功率。它的插座分为两大组，一组给前端和合并机使用，功率1000瓦，采用有源滤波的方式；另一组专供后级使用，采用RC无源滤波的方式，功率3000瓦，总计4000瓦。

第三、效果如何？
经过自己的对比，它还是要比无源滤波好得多，甚至比隔离都要好一些。至于它和再生电源，没比较过，俺没有。加上后，效果还是立杆见影的，背景干净了，解析力提升了，高频更润了。如果你想大致体会下用它的感觉，可以在半夜3点以后，打开音响听听（前提是邻居和家人没意见，俺以前单身时经常这么干），那个时候电网特别干净（我朋友测时，这时杂波含量低于300mV)。
实际上，它的效果取决于你的小区电网质量（这个是时好时坏的），如果小区电网质量好（比如你就挨着电网变压器边上），那可能差别就小，反过来就大。
具体滤波的效果，我已经买了交流噪声测试仪，准备仔细测，结果后面公布。

zjize

背景知识


一、电处的分类大致分为：无源滤波器、隔离变压器、再生电源三种，它们的效果如顺序，成本和售价就反过来。其余两种不在本贴讨论中，不谈。无源滤波器的电路原理如下图：


这是个非常简单的滤波电路（更简单的是纯电容的和电容电阻的），它的优点是便宜（某宝上一块板带元件可以自己搜），效果吧，马马虎虎。实物如下图：



它的最大问题是带磁芯电感，这会带来两个问题，一是磁饱和压缩动态，二是线圈直径限制功率做不大（一般仅500瓦）。当然，滤波滤不干净，高频也不太好。

二、有源滤波器
一种更好的方式是采用有源滤波的方式，它里面用到了三极管进行滤波，它需要供电，电路原理如下图：


它的好处是滤波会很干净，在三极管工作的带宽内应该可以基本上滤干净，其次是在三次管允许功率情况下可以保证不压缩动态，因此效果要明显好于无源滤波的方式。PS4000有源滤波部分允许通过的最大电流为10-15A，考虑一倍的余量，标称功率1000瓦。一般的系统都问题不大了，如果是大功率后级（比如A300这种），自己还给了它两组（共4个）插座，采用RC无源滤波的方式。这种方式效果一般（但比没有好），但它是并联，不会压缩动态，允许的功率取决于插座及内部接线线径。PS4000内部允许大约20-25A，标称3000瓦（实际可以更大）。PS4000的两组插座原理如下图：

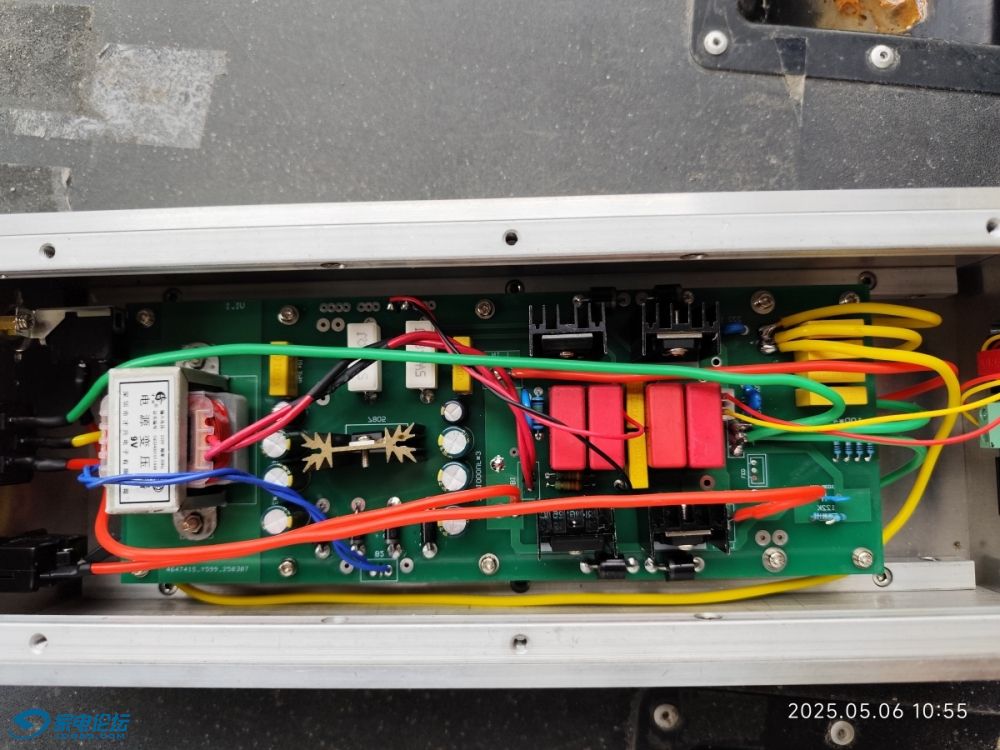

实物如下图所示：



可以明显的看出，这个电路要远远复杂于无源滤波的方式，它的成本也要远高于无源滤波的方式（效果也是）。用了之后，可以保证你身轻气爽，腰也不痛了，腿也不酸了，吃嘛嘛香，哈哈。虽然它的价格可能顶不上一根中端电源线，但效果，自己比较的结果是一耳朵的事（除非你的小区电网超好，电源线的效果实话说，能盲听出来很难）。

bbfat49

有源滤波国内好像也有厂家做。。。

zhanghtjj

新电处价位如何？

zjize

bbfat49 发表于 2025-5-16 16:49
有源滤波国内好像也有厂家做。。。

有的，一个很不知名的小品牌以一种很不发烧的方式做的，不过早停了。大约3年前我看见的，然后就买不到了。

rogerchou

楼主确定可以把Capacitance Multiplier用在AC CIRCUIT上？即便是拿power mosfet当AC开关都要用到两个power mosfet分别对应phase angle变化。

此外，3#（楼）电路图与照片都是应用在DC的情境下，不适用在AC的滤波。

zjize

zhanghtjj 发表于 2025-5-16 17:26
新电处价位如何？

大约要2000左右吧，目前最后的成本还没有报给我，不过应该差不多。又超支，惨！

zjize

看来还是要扯扯电网污染的事。“高烧玩环境和电源”，是发烧界出名的谚语。环境的重要性，现在是连初烧都知道了。但对电源，只有玩了很多年音响的烧友才会逐步认识到它的重要性（科学定义就是初烧能不能理解，哈哈）。在我们的日常生活中，电磁干扰无处不在，如下图。而它们是会影响我们的电网的，也就是电污染。这方面的基础知识在高中物理的电学中也有（所以，杠精就不要来杠了），而在电气或电子专业，射频干扰（RFI）和电磁干扰（EMI）都是必备的专业知识。虽然在民品中一般要求很低（但不是没有），不过在军品上，要求极高（俺曾经在军品车间干过）。


不扯远了，总之，对hifi器材来说，电的问题是存在的（至于它作用多大，取决于你的产品和你的要求）。而对hi-end级别的产品来说，电就是影响声音表现非常关键的问题了，这也是为什么顶级玩家都会把电看成一个关键的原因。电的问题不仅仅是会带来声音上的劣化，也常常会导致音响出现莫名其妙的噪声啥的。因此，电处常常是烧友们必备的一个器材。

zjize

rogerchou 发表于 2025-5-20 16:45
楼主确定可以把Capacitance Multiplier用在AC CIRCUIT上？即便是拿power mosfet当AC开关都要用到两个power  ...

哦，取值不同，对应的频率就不一样了。市电的50Hz的，是可以这样滤的。只不过不能乱取值而已。

zjize

二、用料方面

我觉得网上很多网友都有一个不好的习惯就是不重视用料和调试，只看原理，觉得只要原理一样了，其它都会一样（这也是很多所谓复刻流行的原因）。实际上真正做产品的人都知道，同样的原理，甚至同样的电路，用料和调试不同，效果天差地别。

和我其它的产品一样，PS4000的用料是很讲究的（外观先不管它，等最后一版再来管）。最终版的壳子和网上（淘宝上大多也是这样的，1mm的型材，一套不到100元这样，还是零售包邮）这类是不一样的：

它是用的铝块加工而成的，四周都是6mm的铝板，两头是10mm厚的铝板。为什么这样，因为它能提供一个稳固的基座，这对音响类产品极为重要。它能防止元件工作时和微小振动，从而改善电源的特性。有的时候，你甚至能用手摸外壳感觉到50Hz的振动。牛叫很多人都知道吧，它甚至会让音响产生明显的50Hz噪声。

这个是自己在上次参加广州音响展时想通的，因为俺蹭了一家的电源处理器，效果好得让人吃惊。而它的一个重要的特点是用的是块整铝掏空做的。当然，这样做实在太变态了，成本也太高了（那个货售价要2万）。俺没有这么变态，成本也没有那么高（一套这样的壳子要300元，比上面那种薄的贵3-4倍）。

zjize

另一个重要的是插座，网上的电源插座价格相差极大，贵的有近千一只的，便宜的只有几元，你敢信？最贵的我居然见过4000元，还只是一个座的，如下（就是上面那个2万元用的）：

这么个技术含量极低的产品，价格相差100倍以上，这就是现实。你要说它们之中90%都是智商税，那是肯定的。但要去仔细分辨它们的差异，那投入将会是天文数字的惊人。重点是，它的更换极为麻烦，你需要做无数多的产品，只有座子不一样，才能试出它们的差异。这还不包括分辨它们的差异的难度。

千万别扯盲听，我几乎可以肯定，最贵和最便宜的它们的差异盲听都够呛能分辨出来。

DXDXDX

zjize 发表于 2025-6-4 15:07
另一个重要的是插座，网上的电源插座价格相差极大，贵的有近千一只的，便宜的只有几元，你敢信？最贵的我居 ...

看到最后一句话，真建议你tm别做电处和产品了。自己打脸都被打几次了，又在自己装逼了。耳朵不好就去医院看看，讲废话前自己先买几个玩玩，少为自己省料省成本找理由。一个自己搓电源线搓喇叭线卖的厂家，到做排插了说插座听不出区别，建议你把你设备和喇叭上的所有端子都换成5毛钱的。

zjize

DXDXDX 发表于 2025-6-4 16:22
看到最后一句话，真建议你tm别做电处和产品了。自己打脸都被打几次了，又在自己装逼了。耳朵不好就去医院 ...

倒！那是因为你器材好，所以它们差别会非常明显。我在自己NS17上对比也是一耳朵。但大部分烧友的器材，能区分出来不错了。某些人用的，根本区别不出来。偏偏那些人最喜欢杠！
没想到你也喜欢

DXDXDX

zjize 发表于 2025-6-4 20:12
倒！那是因为你器材好，所以它们差别会非常明显。我在自己NS17上对比也是一耳朵。但大部分烧友的器材，能 ...

2000元一体机+耳机直推都可以分辨出，你说的是哪种分辨不出，分辨不出的还需要买你这排插？那和买公牛滤波有啥区别，你什么逻辑。我帮你翻译下你的话:别管我插座价格，就是挑了个价格低的，你们听不出区别的，而且同价位插座也没挑选过，对比太麻烦。
