gilmore 桥接耳放

zke · 发表于 2005-3-2 08:56:33

下面是引用赤兔于2005-03-02 08:47发表的:
客气了。389和109我在gz见到有不少拆机的。需要的话，我有空一定去采购的。

兔子~~赏俺几对如何?........哈哈哈.....................................................................................................................................................................................................................................................................................................................................................俺付钱地...哈哈

赤兔 · 发表于 2005-3-2 08:57:18

嘿嘿，那就4月初吧。
说准了。要多少？

zke · 发表于 2005-3-2 09:01:15

下面是引用赤兔于2005-03-02 08:57发表的:
嘿嘿，那就4月初吧。
说准了。要多少？

价格合适来十对!!几米?

digi01 · 发表于 2005-3-2 09:01:31

下面是引用total于2005-03-01 20:32发表的:
仔细想了一下，Gilmore桥接用这个布局对于末级的信号和电源走线处理似乎会遇上一些困难。很想看看01版板子背面学习一下: )
还有放大板缺少小电容对高频进行退耦，是焊在板子的后面吗？

背面用了十来根飞线。用网线弯成倒U字，跨接在不同节点上。
只是在串联电源上设置了两个1uf小电容，还有两个68uf电解。可能得益于布局紧凑，工作起来非常稳定。一丁点噪音都没有。
输出管的热量比较变态，手指头放上去就会烫伤。

赤兔 · 发表于 2005-3-2 09:06:14

输出的静态电流多大？
用的也是1015、1815么？

to zke，我都忘记价格了。要不给个电话你先咨询？？（噢，忘记带身上了，中午或者晚上pm你吧）

zke · 发表于 2005-3-2 09:11:32

下面是引用赤兔于2005-03-02 09:06发表的:

zke，我都忘记价格了。要不给个电话你先咨询？？（噢，忘记带身上了，中午或者晚上pm你吧）

  不用!也不咋急~待你去时再告知我就成.

digi01 · 发表于 2005-3-2 09:43:50

下面是引用赤兔于2005-03-02 09:06发表的:
输出的静态电流多大？
用的也是1015、1815么？

是20ma，管子用的是D667/B647。整个机器是22对管子。

total · 发表于 2005-3-2 22:40:35

下面是引用赤兔于2005-03-02 08:47发表的:
客气了。389和109我在gz见到有不少拆机的。需要的话，我有空一定去采购的。

赤兔还是在校学生？有空时不如相邀一起逛逛。

total · 发表于 2005-3-2 22:47:24

下面是引用digi01于2005-03-02 09:01发表的:

背面用了十来根飞线。用网线弯成倒U字，跨接在不同节点上。
只是在串联电源上设置了两个1uf小电容，还有两个68uf电解。可能得益于布局紧凑，工作起来非常稳定。一丁点噪音都没有。
输出管的热量比较变态，手指头放上去就会烫伤。

嗯，不错不错。收藏起来有机会借机偷下师。

电源电压多少？现在每声道100mA，串联供电调整管静态通过200mA，也不凉快了。

如果是1815/1015的封装，上到这个静流不加散热就有点危险咯。

digi01 · 发表于 2005-3-2 23:51:23

用的基本是这个布局，来自HEAD-FI。里面有几个严重错误，我边看图焊接边修改的。

附件是原图。供参考，但要注意，直接照搬，会烧器件的。

total · 发表于 2005-3-3 02:19:13

谢谢01版，已收藏。仔细一看就发现问题了。

很明显原作者绘图的时候仅仅是画好上半声道，然后用镜像复制下去的时候没改管子的方向。
而且使用的管子是BCE的。因为上下声道的电压管、输出管、DC Servo OP是方向相反的，而且OP只有上声道的正确。电源因此也就全错了，左边红色作者标为V+，但是上声道的OP供电弄错正负电源了。此外，就在一个声道内，两只恒流管的方向也是反了的，上管BCE，下管ECB。

要修正的话，方向弄错的管子180度转个身就行了，OP还得改下连线，电源几乎就要重新连过了。

看来外国朋友就是喜欢随意大手笔啊。

total · 发表于 2005-3-3 02:43:04

下面是引用digi01于2005-03-01 10:00发表的:
红色电容边上的红色开关是切换桥与非桥状态用的。桥接输出是6.5MM大插子。面板那个3.5mm是非平衡耳机输出。

忽然想到一个问题：6.5MM大插子是四极输出的？

digi01 · 发表于 2005-3-3 08:12:29

下面是引用total于2005-03-03 02:43发表的:

忽然想到一个问题：6.5MM大插子是四极输出的？

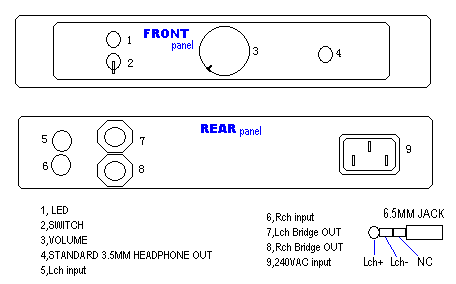

我画了一个示意图。后面板的两个6.5输出分别是左声道桥的+/- 和右声道桥的+/-。

digi01 · 发表于 2005-3-3 08:14:49

桥与非桥的切换，很简单的实现了。只要把SERVO的 + 端子对地短路就是非平衡输出，对地开路就是平衡输出。

6.5mm插座在3.5mm插座电路前，所以大叉子优先。插入桥输出前面的非平衡输出就开路。

digi01 · 发表于 2005-3-3 08:15:33

示意图
