...我被PCFI折磨的够呛,每天爬楼学习怎么优化操作系统,买了线电,界面,USB净化器,USB线。。。。。


...我希望有一台时髦的串流播放器,随时可以听到最新的流行曲目

...我希望有一台高品质的播放器,可以播放我手中现有的大量高码率音乐文件
...我希望有一台高度集成化的数字音源系统



...其实有个东东不仅是串流播放器,数字播放器。。。它还是一个可以升级升频器功能,一个可以升级解码器功能的怪物。


这货就是赛耳之声NB100+



2019年11月新冠肆虐的前夜,我跟老朱在会议室里不约而同的掐灭了手里的烟,不知道叫啥,就叫NB100+吧。至于NB到底是音乐网桥network bridge还是其他的意思,至于2年后它还能+出什么来,留待市场检验吧。至此已经研发了两个多月,也纠结了两个多月的命名问题,一锤定音——它就叫NB100+。为什么纠结?源自于它的研发目标变化。


2019年7月,根据赛耳之声的定位——尽量利用市场现有产品整合,保持低成本,不求极致但要绝对超值。赛耳之声决定把nBridge+的技术下放,配合开放性最好的ARM公板——树莓派4,做出一个好声不贵的音乐网桥来,仍然采用时钟同步技术,去除网络隔离。2019年9月,nBridge+升频算法研发完成,决定把升频功能,RJR功能,都添加到新的音乐网桥中,既然能升频,那么算法做一个改动,这货就是个解码芯片,加上模拟滤波器,那它就是个解码器。所以原定快速上市的音乐网桥决定改动一下机箱结构/电源设计/数字卡结构,这样可以安装一块DAC卡,稍微延迟到12月发布,把DAC作为选件加入。没想到,一个新冠,延误了机箱,延误了电路板加工,然后NS200的CelWare3.2架构也好了,既然等了,那就再等等,把这些都集成进去。结果原来简单的音乐网桥就变成了怪物NB100+。如果我的知识库没有错,这货可能是10W甚至15W以内,唯一的一个播放,传输,升频,解码全同步时钟“方案”。



NB100+

基础版后视图

DAC版后视图(工程机)


















赛耳之声淘宝店:https://sezs.taobao.com

52

主题

646

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2013-10-4
 楼主| 发表于 2020-7-25 10:32:42 | 显示全部楼层
本帖最后由 andygaof 于 2020-7-25 11:06 编辑

全时钟同步

NB100+采用的自主研发的数字模块




数字模块是NB100+的核心,数字模块通过i2s与树莓派和外置DAC相连接,(外置DAC也可以用USB,AES,SPDIF方式连接,但只有i2s传送主时钟信号)。通过自行编写的Linux内核驱动,树莓派的i2s时钟不采用树莓派自己的时钟信号,而是采用来自于NB100+数字卡的时钟信号。外置DAC,或者数字卡的主FPGA芯片进行数字处理,DAC解码和升频处理时也采用来自于数字卡的主时钟。因此整个数字系统完全统一在NB100+数字卡的主时钟下。

至于系统完全采用同步时钟方案有什么好处,大家可以参考dCS,Esoteric,MSB等业内顶级厂家的建议和专业录音棚的搭建方案。同时CD机的内部设计与NB100+设计非常类似,而CD好声的一个很重要原因也是时钟同步。
赛耳之声淘宝店:https://sezs.taobao.com
回复 支持 反对

使用道具 举报

52

主题

646

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2013-10-4
 楼主| 发表于 2020-7-25 10:32:54 | 显示全部楼层
本帖最后由 andygaof 于 2020-7-25 13:27 编辑

数字处理,升频,解码

NB100+的世界里没有解码芯片,所以无需讨论是9018还是9038,也无需讨论是ESS还是AKM。与Chord和VOX类似,其数字处理,解码均由一片FPGA完成,同时PNA的RJR(实时抖动消除)和升频算法也集成在这片FPGA上。


在数字处理方面:NB100+继承了nBridge广受好评的i2s定义系统,理论上所有厂家的基于HDMI接口的i2s均可直接在配置界面上进行选择。与传统数字界面通过USB获得来自主机侧的音频信号不同,NB100+的音频信号来自于树莓派自身的i2s音频总线,并且统一采用NB100+数字卡的主时钟信号。i2s信号本身为音频信号,因此无需额外处理,在系统实时性上有天然优势。同时i2s支持时钟同步方式,因此与USB的异步时钟方案不同,NB100+采用同步时钟方案。请注意这里只是说i2s信号有天然优势,并不是说i2s方案一定优于USB方案,音频处理遵从木桶原理,处理的最差的部分决定最后结果。因此不能说i2s设备一定好于USB设备。



NB100+的数字处理部分是目前行业内处理流程最简单直接的方式

在升频方面:与硬件升频器工作原理类似,由于NB100+是直接对来自于i2s的音频信号进行直接处理,因此与升频软件方案不同,NB100+无视前端软件和音频格式。也就是说无论是HQPlayer播放的192/24音频,还是QQ音乐播放的来自网络的MP3音频,NB100+都可以做升频处理。最终升频声音的好坏与升频算法有直接关联,这里赛耳之声不做过多评述,留待客户耳朵收货。

在解码方面:NB100+直接挑战目前业内难点——1bit技术,多bit技术实现比较简单,1bit实现难度较大。最终解码声音好坏与算法有直接关系,目前业内尽管公认1bit技术理论上有优势,但是比较成熟的方案都是多bit技术,因此这里赛耳之声仍然不对声音做过多描述,留待客户耳朵收货。

需要说明的是,由于受当前形势影响,nBridge+的主时钟CCHD957一度在美国海关被扣长达一个月之久,为了避免此类不确定因素,经过反复软硬件调整,最终NB100+采用了AS318时钟。由于AS318和CCHD957在技术指标上差异细微,但声音风格有较大差异,因此DAC版在新的数字模块量产结束后从新调换了元器件,做了调音适配。需要小批量试产到量产的过程,DAC模块将延迟2个月发货。

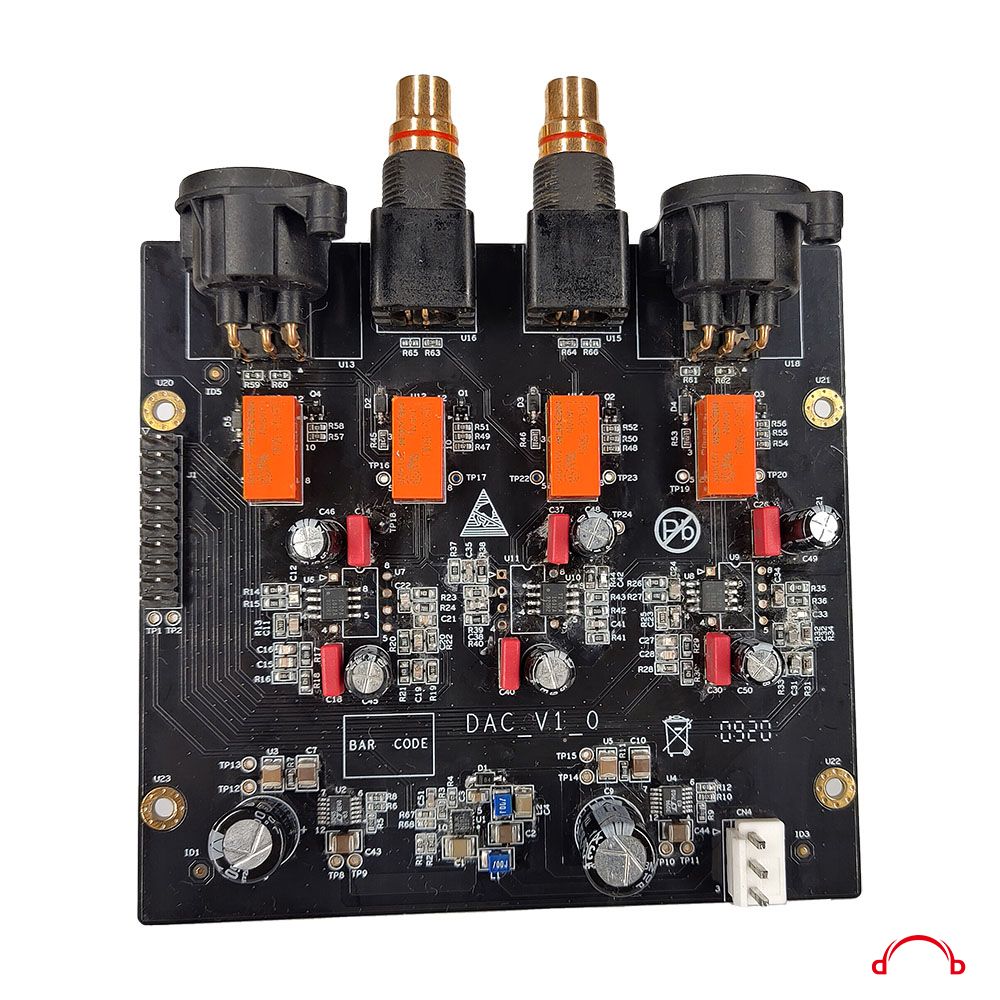

从新调音适配的DAC_1.0工程模块,尽管有洗板液的多次洗礼仍然“伤痕累累”。在8月15-16的上海耳机展,大家可以听到DAC的声音。
赛耳之声淘宝店:https://sezs.taobao.com
Focal耳机
回复 支持 反对

使用道具 举报

52

主题

646

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2013-10-4
 楼主| 发表于 2020-7-25 10:33:16 | 显示全部楼层
本帖最后由 andygaof 于 2020-7-25 12:42 编辑

软件系统
无论硬件设计的多么强大,软件系统都对声音有着决定性影响。玩过PCFi的同学也都清楚优化操作系统对声音带来的改善有多大。赛耳之声的NS200在硬件没有改动的情况下,CelWare(赛耳之声基于Arch Linux基础上研发的音乐操作系统)3.2在广受好评的基础上与文豪kalista的CD转盘在音乐性上有很大差距,而3.2.3(仍处于研发状态)版本则大幅缩小了这一差距。具体参见紫色总的贴。http://www.headphoneclub.com/thread-738786-1-1.html

NB100+目前软件版本为3.2.1,是介于3.2.0和3.2.3正式版之间的一个软件版本。在深度的优化下,目前同时拥有NS200和nBridge+的用户表示,NS200使用3.2.3内测版本的情况下USB接口声音直追nBridge+1.x版本软件i2s接口的声音。借助软件系统的力量,在9月nBridge+ 3.2软件问世前,NB100+ i2s输出的声音以下犯上,暂时优于nBridge+的i2s接口。


NB100+软件配置界面


NB100+系统规格:

其中SACD ISO,APE需要播放软件支持
赛耳之声淘宝店:https://sezs.taobao.com
回复 支持 反对

使用道具 举报

52

主题

646

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2013-10-4
 楼主| 发表于 2020-7-25 13:13:44 | 显示全部楼层
本帖最后由 andygaof 于 2020-7-25 13:15 编辑

不得不说的煲机

NB100+刚刚开声时,i2s对USB声音并没有明显优势,在10-20小时时声音会变的很锐利,声音相比树莓派直出的USB口还差些。30小时后声音开始优于USB接口,40小时后明显优于USB接口

USB接口定义

NB100+提供两个USB接口,一个为蓝色的USB3.0接口USB2,此接口建议连接DAC,一个为普通的USB2.0接口USB1,此接口建议连接USB存储设备。对于机械硬盘,赛耳之声建议使用带供电的外置硬盘搭配PSXII线性电源使用。

赛耳之声淘宝店:https://sezs.taobao.com
回复 支持 反对

使用道具 举报

1

主题

112

帖子

0

积分

新手上路

Rank: 1

积分
0
注册时间
2014-10-25
发表于 2020-7-25 13:50:25 来自手机 | 显示全部楼层
做为pna+用户,很委屈
回复 支持 反对

使用道具 举报

52

主题

646

帖子

11

积分

中级会员

Rank: 3Rank: 3Rank: 3

积分
11
注册时间
2013-10-4
 楼主| 发表于 2020-7-25 14:00:58 | 显示全部楼层
拉链 发表于 2020-7-25 13:50
做为pna+用户,很委屈

nBridge+到九月,音质会再上一个台阶,而且还是免费的。一年中,RJR升级,声音提升一步,老用户免费送了升频,3.2架构发布后声音会再提升一个台阶。从某种角度,应该是超值了。
赛耳之声淘宝店:https://sezs.taobao.com
