原音邮购的耳放套件制做心得

mozz · 发表于 2008-3-16 11:49:50

我上个月在广州逸雅［http://shop34516382.taobao.com/?browseType=#pagebar］买了一个该耳放的成品板和一块pcb板，在成品板上倒没有发现线路有什么问题［没有楼主所加的跳线］，不知为什么。在使用的过程中发现该板有一定的交流声［没加稳压电源］

子木 · 发表于 2008-3-16 16:38:17

再加把火,这个电路来源与ＭＪ，到现在已经很多年了，２０００年以前很多国内外的功放和前级都用的这个电路，

这是个很值得初入ＤＩＹ门的朋友玩的一个电路，

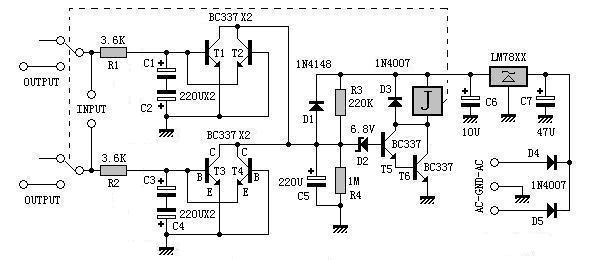

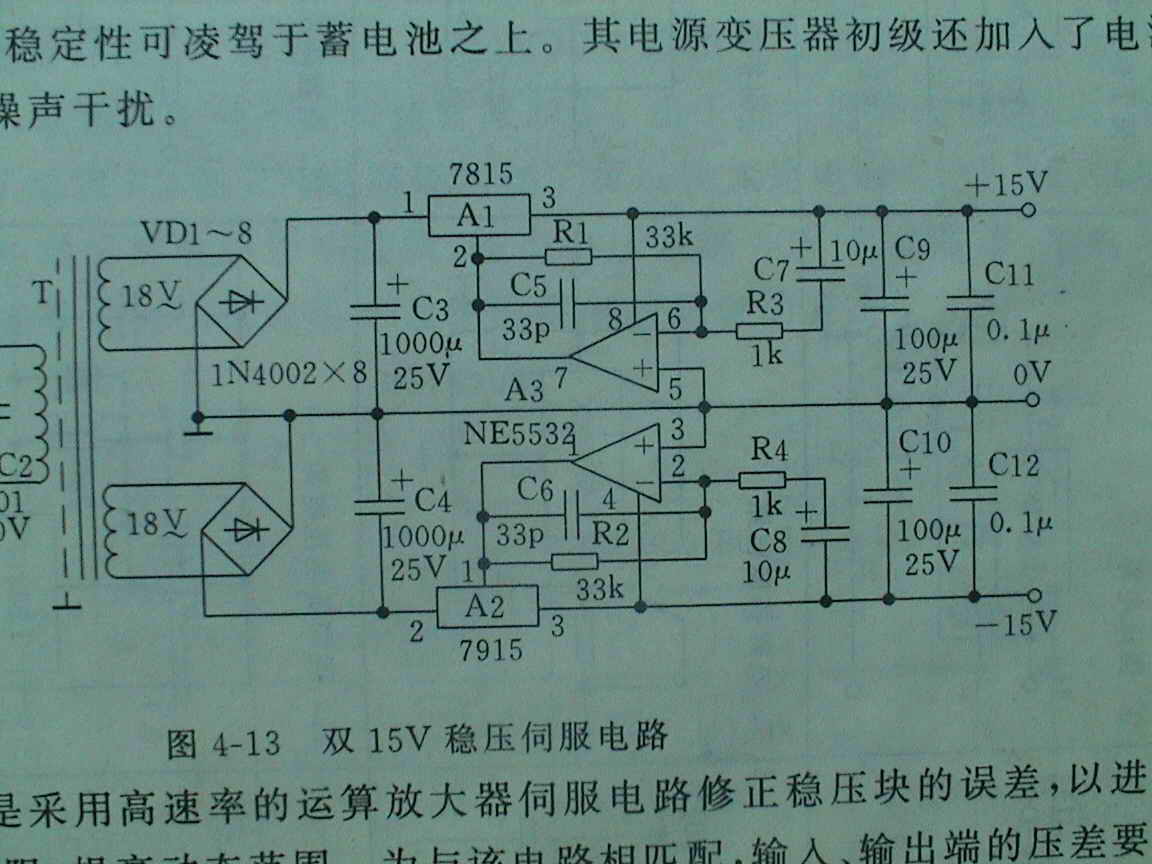

配套保护电路，简单的电源

[ 本帖最后由子木于 2008-3-16 16:43 编辑 ]

子木 · 发表于 2008-3-16 16:52:52

这３部分的ＰＣＢ文件在置顶的电路图帖里有下

噪音问题多半是由于电源部分不够好引入的

ＶＲ１调整第二级工作电流，（测Ｒ１１／７５０欧姆电阻上的电压）ＶＲ２调整低频补偿，ＶＲ３调整中点电压，ＶＲ４调整末级电流（测Ｒ１５／０．４７欧姆上的电压）

Ｃ３～７用１Ｕ的薄膜电容代替原ＭＪ电路里的用两只１０Ｕ的电解接成的无极电容

mozz · 发表于 2008-3-16 21:12:08

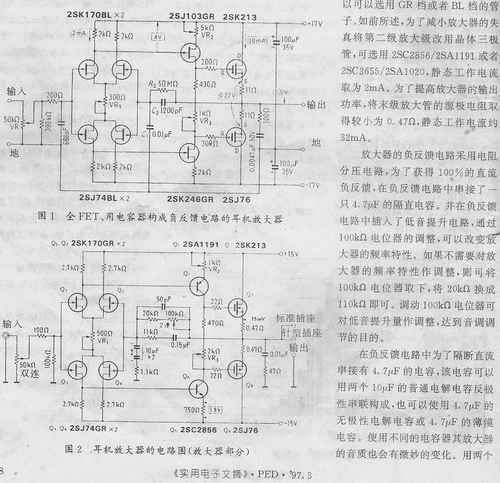

这个电路在《实用电子文摘》97年第三期里有，另有没有其它的中功率管可直接代替k213/j77

子木 · 发表于 2008-3-16 21:38:15

恩,是的,K214/J77全新的20一对,可以用K2013/J313全新的25一对

管脚不一样

另外老兄有原文么?

[ 本帖最后由子木于 2008-3-16 21:55 编辑 ]

mozz · 发表于 2008-3-16 22:20:50

刚好那期刊保存至今，就是不董如何发上来

子木 · 发表于 2008-3-16 22:28:01

回复模式可以上传图片(扫描,DC拍照都可以)

这是全套的PCB

[ 本帖最后由子木于 2008-3-16 22:38 编辑 ]

mozz · 发表于 2008-3-17 10:40:43

怎么发不上，是不是文件太大［5.58M］

stillstone · 发表于 2008-3-18 14:27:19

小声发个FTP，　请勿外传

“ftp://59.58.123.171
下载是匿名的，上传帐号：dfsy 没有密码
ＦＴＰ没有限速，请自觉不要使用多线程，速度是一样的．留些线程给别人，谢谢电发烧友提供空间！”

dannyboyxu · 发表于 2008-3-20 23:27:50

怎么原音网站上的图片和你的不一样？那里的元件都是化工的MUSE电容和美国DALE电阻

mozz · 发表于 2008-3-29 21:17:26

zlh1358 · 发表于 2009-3-23 19:59:06

请教子木兄，原音耳放板如果推k99，效果如何，是否底噪大
