掺和着谈谈HD800

xinxin1009

交易区新帖推荐

原帖由 忽然散步 于 2010-4-2 19:12 发表


有意思的，等待进一步分析

同关注

donthuang

原帖由 忽然散步 于 2010-4-2 19:12 发表


有意思的，等待进一步分析

這也沒什麼好講的，算是地區的流行趨勢吧

德國和丹麥扯上關係的原因是現在一些丹麥出身的單體/喇叭大廠，不少都有德國血統在，是從德國移過去的

70~80年代歐陸單體廠致力於軟半球材質高音的研發，重視頻率響應和緩的滾降、優秀的自阻尼能力
以及較為平滑的擴散性

日本則以Diatone和TAD為代表，致力於強化振膜的剛性，重視頻率響應的延伸能力、振膜的剛性以及較低的"染色" (當然的觀念認為染色的主要來源在於錐盆運動時的形變)

流風所及，也影響了耳機的設計取向，Ultrasone振膜鍍鈦其實不是什麼新鮮事，Sony耳機很早就有了鍍人工鑽石、鍍鈀的振膜，生物振膜我不熟悉，不過010/SA系列的碳纖維振膜算是這種注重剛性的傾向.......諷刺的是，把碳纖維運用在單體振膜上其實是英國佬的發明.....

我自己覺得"剛性思維"不太能夠套用在耳機上，力倍而功半

anderson

这个技术帖好看。

lcj

是啊，真的希望这是个技术帖------

donthuang

接著談T1

T1看起來是沒像HD800那麼"高科技"啦，不過在我看來，那其實是"很有古風"的高科技，像是TANNOY、Klipsch、JBL或甚至Lowther一樣的高科技 (笑)

總而言之，根本結構還是那套"高科技"的低音反射系統，Beyer需要做的其實很簡單，好馬配好鞍，用上性能更好的材料、更精密的計算、更強悍的單體

如果說森海賽爾、AKG慢慢轉向一種"低效率喇叭"的風格
那麼Beyer反而變本加厲的往"高效率喇叭"的一邊走去*
(我實在不曉得怎麼形容這樣的差別，總之這跟帳面的靈敏度，或甚至好推與否無關，純粹是一借喻)

T1的資料實際上比HD800還少....先從資料比較多的磁體談起好了

我如果沒猜錯的話，T1的確在磁體的設計上用了很新的東西:海爾貝克陣列，也只有這個東西的成熟度夠高到可以利用的地步，這點上Beyer應該是領先森海一皮沒問題，如果那張HD800的結構圖沒什麼問題的話，那HD800應該是採用單個強力的徑向極化磁鐵，以同樣品質的磁鐵為前提下，海爾貝克陣列形式的磁環磁束利用效率，大概會比單純徑向極化磁鐵高上30%左右

在這種高效率的磁體下，理論上振膜/音圈這個運動質量的整個行程會更加穩定、不光是"運動速度" = 高頻延伸，甚至"加速度" = 暫態反應 都能得到明顯的助益，換言之，更直接的聲音、更快速的反應與動態

接下來談振膜/偏置單體

這方面的資料真的是非常少，三明治振膜並不是什麼新鮮事，AKG就用很兇了，如果以我的印象而言，這種振膜優秀的地方可能是在於"抵抗力"強吧，不太容易因為不良的搭配，電力環境而使聲音濁掉/亂掉

如果當初T1發表會上那張圖是T1的振膜沒錯，形式看起來更接近純粹的軟半球單體....就剩下中心軟半球/懸邊（?）而已，振膜表面似乎也有特殊的阻尼塗布....看不出什麼門道，相對於環狀輻射器，軟半球是有它的好處在，看廠家的取決吧....

接下來一個資料更少，但更關鍵的問題是這樣的：對空間感營造的認知

看起來同樣都是斜置單體，但是根本動機可能天差地別，我自己也還在慢慢思考這點，先姑且提一下

HD800的偏置單體，從角度上，以及廠方文宣的一些暗示來看，主要目的是要製造出高低音輕微的時間延遲，以換取較自然的，接近近場監聽的聽感

T1則反之，"真正的"振膜直接面對耳道，另一方面負責補足低音量感的聲學障版卻是稍微有些角度的，如果我個人的期望沒錯的話

T1是想營造出一種不同於以往耳機的，效果更好的頭外定位/前方定位效果，這也是我個人最大的期望之一：假設一般耳機在這方面，像是臉貼著電腦螢幕（空間感）看棋盤(head stage，頭中舞台)，我個人希望T1能把那個電腦螢幕拉遠一點.

那並不是單純靠前/靠後的問題.....反而像是如何透視的更遠更自然的問題
不管是KK還是HD800，終歸還是在同一平面上同步發聲的

但是T1這樣調整無疑具有一些全新的可能性，想到這實在很讓人興奮

[ 本帖最后由 donthuang 于 2010-4-6 03:21 编辑 ]

donthuang

我是無聊的外行人，遠遠比不上上面的winny兄專業
HE5可是真正意義上國產的Hi-End耳機呢.......

winny

原帖由 donthuang 于 2010-4-2 20:36 发表
接著談T1

T1看起來是沒像HD800那麼"高科技"啦，不過在我看來，那其實是"很有古風"的高科技，像是TANNOY、Klipsch、JBL或甚至Lowther一樣的高科技 (笑)

總而言之，根本結構還是那套"高科技"的低音反射系統，Bey ...

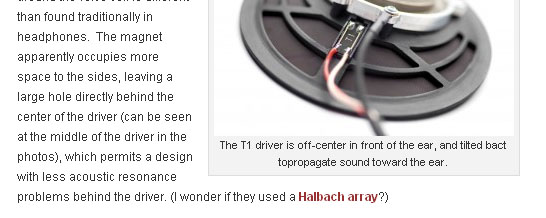

T1使用了Halbach array ，这个说法是否出自此处http://www.headphone.com/rightbetweenyourears/?p=1411，但这里只是个猜测啊
虽然T1使用的Tesla技术我看来只是个用于宣传的名词，但那个磁体确实硕大，而且我也认同他的说法（关于使用强磁场的好处)
大多数的耳机单元，磁路似乎都很简单，这样看来，kk在很久前就做了比较超前的事情
耳机这麻雀虽小，应用的技术也从来没见过独创的（几乎全是从别处移植过来）但具体到每个案例，确实有他自己的“道”，也就是适当的折中，优化
和声音美学上的取舍

[ 本帖最后由 winny 于 2010-4-2 22:27 编辑 ]

t1174

原帖由 donthuang 于 2010-4-2 20:45 发表
我是無聊的外行人，遠遠比不上上面的winny兄專業
HE5可是真正意義上國產的Hi-End耳機呢.......

hehe, 看來這裡也有人說道 he-5 了.

忽然散步

顺便转一篇科普文章

动圈式耳机的构造及工作原理

动圈耳机，又称电动式耳机。目前绝大多数（大约99%以上）的耳机耳塞都属此类，原理类似于普通音箱，处于永磁场中的缠绕的圆柱体状线圈与振膜相连，线圈在信号电流驱动下带动振膜发声 。 一只耳机主要由四个部分组成：头带、左右发声单元、耳罩和引线。 头带的功能是固定左右发声单元，将其置于头的两侧，它的结构和它与单元的连接方式决定了头带和耳罩对头部的压力，影响着耳机佩带的舒适性。 耳罩是头部与发声单元接触的部件，它对于动圈式耳机是至关重要的，其功能是将低频反射回来，保证低频的重放。耳罩一般有两种样式，一种压 在耳朵上，叫压耳式耳罩(Supra-aural)，另一种耳罩呈杯状，环绕着耳朵，叫绕耳式耳罩(Circumnaural)。耳罩要尽量的柔软舒适， 其内部一般填充海绵，外面蒙上皮革或绒布。耳罩使用的材料对中频和高频有吸收作用，它使耳朵与振膜形成一段距离，并在耳机和头部间形成一个腔室。大型的绕 耳式耳罩内部空间大，声音可以作用于耳廓，形成较好的空间感。一只设计良好的耳机已经充分考虑了耳罩的作用，所以中高档耳机的耳罩是不可以损坏或随意更换 的。 耳机的引线是耳机放大电路输出端与耳机音圈的连接线，优质耳机线常采用多支线芯的无氧铜(OFC)线，经过严格的绝缘和屏蔽处理，杜绝铜 内杂质对信号传输的影响和外界杂波的干扰。耳机线的末端是插头，有两种规格：6.35mm和3.5mm，即平时所说的大小插头，6.35mm插头用于专业 音频和民用音频设备，3.5mm插头用于便携设备。一般高保真耳机会提供插头转换器，保证耳机在各种设备上的使用。中高档耳机的插头是镀金的，这不是为了 漂亮，主要是为了防止插头氧化影响声音，由于金光滑柔软，还可以提供尽量大的接触面积。低档耳机常采用镀镍插头，这样虽然也可以防止氧化，对声音却有一定 的负面影响。 耳机的发声单元是耳机设计最复杂、技术含量最高的部分。动圈耳机的工作原理与动圈扬声器相同，音频信号输入音圈后，音圈产生的电磁场随信 号的变化发生变化，变化的电磁场与磁路相互作用推动音圈和振膜的运动，振膜推动空气发声。动圈耳机发声单元主要由三个部分组成：磁路系统、振动系统、腔体 和孔等声学结构。 磁路系统由恒磁体、极板和极靴组成，对耳机的性能和可靠性有直接的影响，恒磁体的一面是平板型的极板，另一面是呈“T”形的极靴，极板和 极靴间形成一个尺寸较小的环形磁间隙，振动系统的音圈就悬挂在这个间隙内。通常高保真耳机使用的恒磁体为性能优良的钕铁磁体，较早的耳机型号有采用昂贵的 钐钴磁体的，低档耳机一般采用铁氧磁体。磁路系统的设计比较复杂，象SENNHEISER HD580、HD600这样的高档耳机其磁路采用了计算机辅助设计。磁路的生产工艺也是影响其性能的一个方面。设计和制造优良的磁路系统能对振动系统进行 有效的控制， 得到较高的灵敏度、较小的失真、良好的瞬态和低频。 振动系统由音圈和振膜组成。振膜是声辐射元件，推动空气振动发声，直接影响频率响应和灵敏度。它的性能主要取决于制造材料、形状和制造工 艺。制造振膜的材料要求单位面积质量尽量小、机械强度高、内阻尼大。机械强度越高、质量越轻有效的频率范围越宽广、输出声压级越高；内阻尼大，在大信号下 失真小。现在振膜多使用易于热成型、质量轻、刚性好的聚酯薄膜，一些公司开发出了用于振膜的新材料，比如SONY公司用从醋酸杆菌中分离得到的纤维素制造 的“生物振膜”用于其高级耳机和耳塞，高频十分优异。振膜通常为圆形，中心设计为凸起的圆弧状，四周设计有加强筋，可以加强振膜的刚性并增大振膜的有效面 积。有时为了气压平衡的需要，会在振膜的非振动部分加工一小孔。振膜制造对工艺要求很高，在加工中的各种差数控制极严格。 音圈是动圈耳机的振动源，耳机的大部分参数，如阻抗、灵敏度、额定功率等都与它相关。音圈的性能主要取决于所用的材料和音圈的匝数也即音 圈导线的长度。音圈的材料一般是铜漆包线，高级的耳机经常采用无氧铜漆包线和铜包铝漆包线，后者具有铜漆包线的优点，但质量更轻，也有采用银作为音圈材料 的。音圈的漆包线的截面大多是圆形的，也有三角形和正六边形截面，这样线间结合的更紧密，线间电容减小，音圈质量进一步降低。音圈的尺寸对耳机性能也有一 定的影响。音圈是在磁间隙中振动的，其直径应保证音圈位于磁间隙的中央，在振动时不会与极板和极靴相碰。另一方面，由于磁间隙在极板表面处的磁场已不均 匀，线圈在非均匀的磁场中运动就会降低电－声能的转换效率，并引起耳机产生失真，所以音圈的高度要有一个恰当的选择。 腔体和孔等声学结构是影响耳机性能的一个重要部分。固定磁路系统和振动系统的是一个塑料框架，叫台面，振膜的边缘就粘合在这个框架上。这 个框架要有足够的刚性，不会因为固定磁路和振动部分发生形变，而且尽量少的传递振动。磁路和振动系统后面是耳机的外壳，外壳与台面之间形成一个腔体，这个 腔体的大小、形状、内部填充的阻尼材料的位置、种类、数量影响耳机的频率响应，一般说这个腔体越大越容易获得高质量、深潜的低频。 动圈耳机与音箱很大的不同在于振膜的区别，音箱扬声器的振膜边缘一般固定在弹性介质上（例如在大口径低音单元上），振膜一般是平整的，由该弹性介质提供 振膜作功（即发声）的距离；而在动圈式耳机中，振膜边缘直接固定在驱动单元上，振膜具有褶皱，振膜作功的距离完全由振膜本身材质的伸展和收缩以及褶皱的变 形来提供的，所以说动圈式耳机驱动单元振膜的材质选择和形状设计对单元最终的发声品质影响非常大，同时也是非常娇弱的。动圈式驱动单元的技术现在已经非常 成熟，技术不会有大的变化，目前的改进主要是开发更高磁密度的永磁体，更理想的振膜材料以及设计。同时技术的成熟也使其相应的成本较低，更具竞争力，市场 普及度很高。

keywaltz

小弟所学尚浅，看看各路高手的发言

pieryu

好帖。

winny

800和T1都有过一耳朵的体验，有意思的印象是---他们的声音与外观蛮相符的
就当是戏言吧，有意或无意设计师在你听到它之前已经和你说话了，或者大声宣言，或者怯怯私语

[ 本帖最后由 winny 于 2010-4-2 23:41 编辑 ]

iLLogiCo

原帖由 winny 于 2010-4-2 23:24 发表
800和T1都有过一耳朵的体验，有意思的印象是---他们的声音与外观蛮相符的
