续9--为唱放配个小菜板

组装的独立两层机架摆放黑胶转盘和唱放，经实际使用感觉效果很好，其原因除了材料上使用了多种不同材料的组合外，还有一个窍门就是形状又矮又宽，重心很低。对于所摆放的设备的层格来说，不要贪图高大威猛，而是只求放得下即可。
唱放的简易避震板经测试，效果还是不够理想。由于层格空间还摆放了左右两只哑铃，高度剩余量也不多，空间显得十分狭窄。由外面采购一张够分量的避震板一时不好找。本来看好Symposium板，但没有一款可以放得下，如果是它家的小垫块，性价比低且感觉分量严重不足。其它还有一些品牌不大熟悉，尺寸上同样不一定合适。故此，想到自己先组装一张小菜板试一试。其结构见下面的图示：

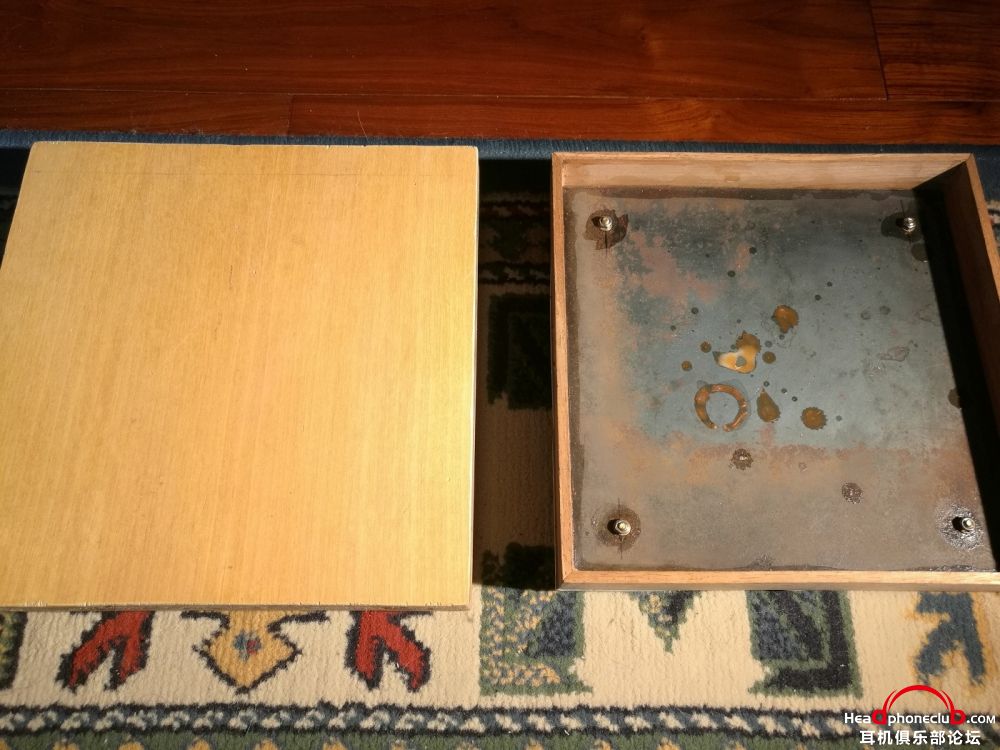

1、板体、板盖：板体底面由铁板和铝板分别夹着木板，增加硬度和重量

2、板体板盖背面：板盖用厚夹板做成，四角安装定位木梢，方便合拢；板底装有四只小型胶脚

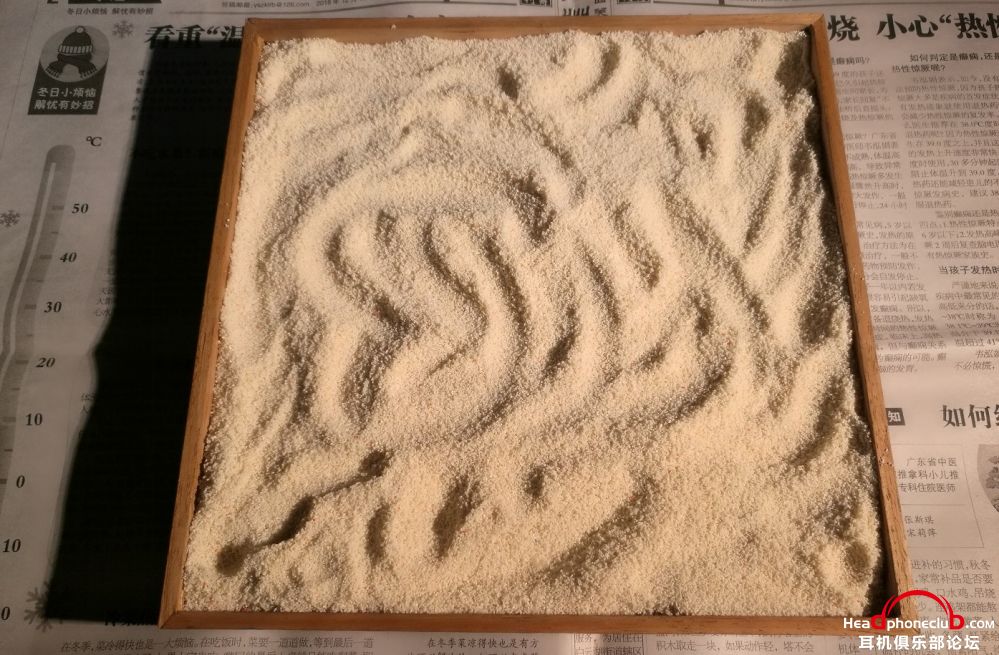

3、板体放入细沙：细沙是菲律宾沙，质地较硬

4、加盖厚层板完工

5、放入架内的照片


完成后试了几天，发现效果不错。相比简单的弹簧脚、橡胶脚、硬铜钉等几种避震垫材，通过听感比较，小菜板效果是最好的。声音不温不燥，比较平衡。如果将来想升级品牌垫板，就带上它PK后再定夺。
工薪族就喜欢折腾，如有不妥，望斧正！

qpwu2011

续10--唱盘垫板也不能小看

对黑胶系统调试来说，我的体会是对机架要有高度的重视，而不是一般的重视。自将黑胶唱盘与唱放独立出来摆放后，播放音质有很大的提升，这已是不争的事实。机架如果找好的牌子，单层架的价格就超过2万，效果肯定是有的，具体值不值就没工夫去讨论它。我发现，摆放黑胶盘的垫板对播放的影响也是很大的，主要是影响音色方面。以前曾加放实木垫板，发现声音太有“木”味，加上自己的整套架及盘座，木头居多，有点过分了。后试着改用一块花岗岩石板，反复试听，又发现有点偏亮。我们可以用手敲一下垫材发出的声音，基本能反映垫材的音色偏向。为证实这个问题，我专门去音响市场找一些很有名气的机架和垫板，分别敲敲它们，感受一下发出的声音是怎样的。包括HRS的单层架上的石板、垫神顶级的ULTRA厚板和它家入门级的Segue薄板等等。试敲发现，够分量的板，出来的声音是很沉实的，不会偏亮，也不会太死。手敲下去，手指关节会有点疼，这就是好板。原本想买块Segue，试敲后，发现与Ultra完全不同。Segue板比较合适用在轻型的前端设备上，Ultra虽然手感不错，但又无把握确定是适合自己黑胶唱盘的，如果买回来不适合，那就太浪费了。想来想去，还是用自己的实验办法去解决垫板的问题。试着通过多种垫材进行组合。先用方形胶加弹簧的组合，垫起实木垫板，再放上一块3-4mm厚的羊毛毡（供画画那种就可以了），最后放上花岗岩石板。加固垫板后，用手敲击，再没有偏亮的回响了。为加固机架，在机架底层，再用粗橡皮吊上两块长方形的地板砖，将有限的空间利用至极，以提高避震能力。到此为止，机架调试可算告一段落。
调试过程几张照片：
1、实木避震垫板，价钱不贵，但比较有效。板厚4CM，分两层，每层由5块板块组成。整板打上5个装有避震砂的圆柱体。


2、在木板上铺上羊毛毡


3、最后加上石板后的相片


4、机架底吊石板的侧面照


5、自制低音炮垫。在石垫板下粘上泡沫材料，目的是减少超低音对座板的冲击力，减少播放过程对楼板的噪音，这是很有必要使用的。


试音主要使用了2张黑胶唱片：
1、最近购买的黑胶阿姐鼓（45转25周年纪念限量版，买到的是3xx/2500。编号数目字比较靠前，估计前后数字大小应该音质是有区别的）。此版黑胶制作得很好，无论人声弱音，还是大动态下的鼓声，都十分出色，比之前发行的CD、SACD都好。由于自己没有买33转的黑胶，差别多大就无从晓得。其鼓声，发声点高而十分沉稳，底噪很低，在以前所试听的各类鼓声曲目中，是从未有这般的震撼感受的。
2、再试听Telarc 1812序曲，使用此碟原因是唯一这张碟能证明你的黑胶唱盘调好了，因为播放它时，唱头唱臂处于极限的摆幅状态下，当然，太贵的唱头，万一有所偏差，损失惨重，故不建议试太贵的唱头。MM唱头由于针太短，容易过关，是不能作准的。用入门至中等的MC唱头比较合适作为测试。这次，为证实唱盘系统有改善，试着将SME V臂阻尼油池中的硅油抽干净，撤掉不要。V唱臂不用阻尼油可相对增加臂的灵活度，但这要看与唱头的搭配是否合适。有些唱头必须要用阻尼油，例如自己用过Benz Micro的 MC Gold和Glider SL两唱头。由于唱针较软，5号臂加阻尼油才够稳定。这次不加油的情况下，发现Denon 103R能把持住，中、高音有所提升，低音也沉得住。再试播1812不跳针，能顺利过关。下面附上两段播放的视频，有兴趣的朋友可以下载看看。

视频节选：
视频1----45转黑胶阿姐鼓播放视频节选：
链接：https://pan.baidu.com/s/1qhpDUijRKwS4m-g88AlYhw
提取码：wa1p

视频2----Telarc 1812序曲播放视频节选：
链接：https://pan.baidu.com/s/18om19HDECbG2joIRjWOa7A
提取码：nvor

海林

你是hifi加炮吗

qpwu2011

海林 发表于 2019-6-30 14:03
你是hifi加炮吗

是的，左右声道各加一只炮，此接法有些人称2.2

qpwu2011

补发检测“调整抗侧滑力”视频：
（这里谈的是支点臂）
为何这么强调检测抗侧滑力呢？因为它能反映你的唱机系统的循迹误差水平，误差水平大，除了唱臂唱头调整不当，还可能转盘轴旋转误差等问题，不要轻视。
链接：https://pan.baidu.com/s/1qKbzF1C76B_Qf7rGACqSQA
提取码：mxqa
复制这段内容后打开百度网盘手机App，操作更方便哦

今天没货

qpwu2011 发表于 2019-5-28 11:44
软硬兼施避震中，采用了弹簧辅助支承。
早前到市区的“金属零件一条街”逛逛，发现有个螺旋弹簧可卖，才几 ...

请教楼主有否对比测试过只用弹簧支撑石板的避震效果？

qpwu2011

今天没货 发表于 2019-7-3 09:50
请教楼主有否对比测试过只用弹簧支撑石板的避震效果？

试过弹簧支撑一厘米厚的小石板，摆放唱放。感觉效果不如木板，主要是中高频部分不如木板自然。弹簧单一材料，一般对中低频避震比较好。市面上有鬼脚七的弹簧避震脚，但承重不大，由于由多条弹簧组合而成，效果会好些。对于重负荷，我觉得橡胶加弹簧还是比较好的。主要还是对中低音的避震。中高音要靠硬度更高的材料，如木、石块，或低谐振的金属材料。最好几种组合而成，软硬兼施。

今天没货

qpwu2011 发表于 2019-7-3 10:08
试过弹簧支撑一厘米厚的小石板，摆放唱放。感觉效果不如木板，主要是中高频部分不如木板自然。弹簧单一材 ...

有机会试试您的软硬结合。我现在是用软硬石材做了两块三明治，用较强弹力的弹簧支撑，再在石材上垫羊毛毯，羊毛毯上放40mm厚水桐木板，唱盘下再用脚钉。

DIY-2018

不盲目升级，绿色玩法，很好！

qpwu2011

续11--补上短板 继续前行

音响发烧其实是一个愉快的听音路程，从初始出发，到目的地，是一段很长、或者是没有尽头的旅途，我们在这个旅途中，有很多东西学习，要学会通过实践、学习别人的经验，提升自己、享受过程。就本人玩黑胶也有一段不短的时间了，但由于断断续续，感觉真正进步比较大些，应该是近年的时间了。尤其是玩法“全面开花”（即是既玩模拟、又玩数播，既玩耳机、又玩箱子）后，最后又将重心转回黑胶的时候，由于比较专注，实践多了，体会也多。
这里主要谈谈补短板的事儿。唱头无疑是我的黑胶系统的短板，之前已经玩过4个唱头，但基本是入门级或最多够得上进价级别的。但音响设备问题，也不是高级就出好声，更重要的是会玩。网上也见到一些老烧玩黑胶，听过无数的唱头、其中不乏顶级唱头，最后又玩回像Denon 103R、London MI(动铁)之类的唱头。故此，一味追求高班、贵价的黑胶部件，大多玩不好的。我的看法是，在强调搭配的前提下，根据实际条件，尽量不要出现短板。这次选购唱头，就是在此理念下的一次补短板的具体实践。
其实一早就锁定了高度风华彩黑了。此唱头设计合理、三频均衡，各个参数适中，性价比高，加上厂家历史悠久，具有规模的产量和良好的销售业绩。故此，做功课收集资料时，它都是排在选择之前列。本人需达到的目标是唱头、唱臂、唱放均要很好的搭配。两两搭配容易，要做到3个部件很好的搭配确是不容易的事。经分析，唯一存在变数的是唱头的声压是否与唱放匹配？我先用的Denon 103R就是由于具有合适的声压输出，与Ear834P有很好的衔接（去除输出电位器后），使103R有超水准的发挥。103R购回来的实际输出声压是0.31mv（标称值是0.25）。而华彩黑的标称输出是0.33。如果买回来还高，那是很不理想的，甚至导致升级失败。幸亏本坛不乏黑胶高手，什么问题都可找到解决的办法。枫林大哥给出一个提点很重要，说“华彩黑实际输出没有标称那么大”。故此，在搞好外围诸如机架、避震等事情后，就直奔总代理处，速速买回。
更换唱头、调试是一个动手活，不足挂齿，但有一点，我觉得是一个调试的好经验，就是检测抗侧滑力水平。我反复强调是有原因的，调好了，系统出好声就有希望了。这次也不例外，按步骤，很快各项调整完成了，检测侧滑时，发现唱臂不能随意停留在LD光盘的位置，是否新唱头就是这样的呢？但是，我唱盘是有两支臂的，原来两支臂装上不同的唱头都可以调出这个结果，为何新换了华彩黑就不行？故此，再调整唱臂、唱头的一些几何安装位置后，最终调出了好的抗侧滑力状态，即在检测时，唱针基本能停留在LD任意位置上，只是有些地方有轻微的摆动。说明侧滑力状态在整个盘位都比较平衡，其实是循迹误差比较低。
可以开始试听曲目了。这里的试听，指的是测试基本的播放音色状况，精确的试听应该等数十小时的磨合后。
基本试听用了自己多年来试听黑胶系统的首选黑胶碟----朱逢博的《名家经典》，此碟能使好的设备出好声，不好的设备出衰声。尤其是不好的唱头，或是调试不到位，人声会刺耳、或是出现不平衡的音色。如果唱头输出声压太大，用晶体管唱放播放时，高音容易开叉。另外，也容易检测播放内圈曲目是否嘶哑，如嘶哑程度大，说明唱臂唱头几何尺寸距离未调好。
由于前面工作准备较好，一开声，基本可以宣布“补短板”圆满成功。其一，声压感觉与之前103R相差无几，前级步进电位器调至原来最常听音大小级数时，声压基本可以接受，细听可能比前高出半个档位，不到一个档位；其二，听此碟的初步音色明显比103R好，尤其中、高音区；其三，唱头的针刮噪声比103R明显低了，这主要是唱针档次高了的原因。与以前自己的Benz Micro唱头比较如何？因为有一段时间无用了，且华彩黑还未热身够时间，在此，就不乱去评论了。

华彩黑开封：


首选试音人声碟是它：

DIY-2018

赞同楼主用最熟悉的人声碟作试音。

qpwu2011

续12--转盘需不需要接地？

此提问本应该是问厂方的，问设计师，而不是问用户。我一向很关注接地的问题，尤其是黑胶转盘这种高精度、却又极易受到外来干扰的产品。但百密总有一疏，这事出自自己的唱盘，居然没有接地的设计。
为什么要接地？这源自转盘的材料和构造所决定的。如果唱盘表面的材料容易积聚静电，是由于轴承转动摩擦所产生的。因而转盘是需要考虑接地的设计的。
但是，为何不是每种转盘都有接地的设计呢？我的看法是，如果不是支轴设计，不存在摩擦，或摩擦很低，没有产生静电的来源；另外，转盘材料不积聚静电。此时是没必要画蛇添足去增加接地的。
有些质量较轻的支轴型的金属盘，本来是需要有接地的，考虑到重量较轻，且盘上可加垫绝缘性较好的盘垫，也可避免静电的积聚。故此，设计师为了省事一般也免去接地的设计。但高级别、重型的支轴盘，一般都有接地设计。Nottingham唱盘系列中的较重型的唱盘，也加了接地。
本唱盘，由于升级加了厚重的石墨盘垫，加强了避震，但它还有一个功能是导走静电。销售方建议用户不要在石墨盘上再放其它盘垫，包括海绵、皮革等之类的东西，其目的就是使“去静电功能”得以保证。故此，接地设计就必须有，如没有也需要增加。我认为这好比静电扫有些带一条接地线，有些却没有，道理是差不多的。总之，有比无好。
近期才发现这个问题，现在改正也为时不晚。

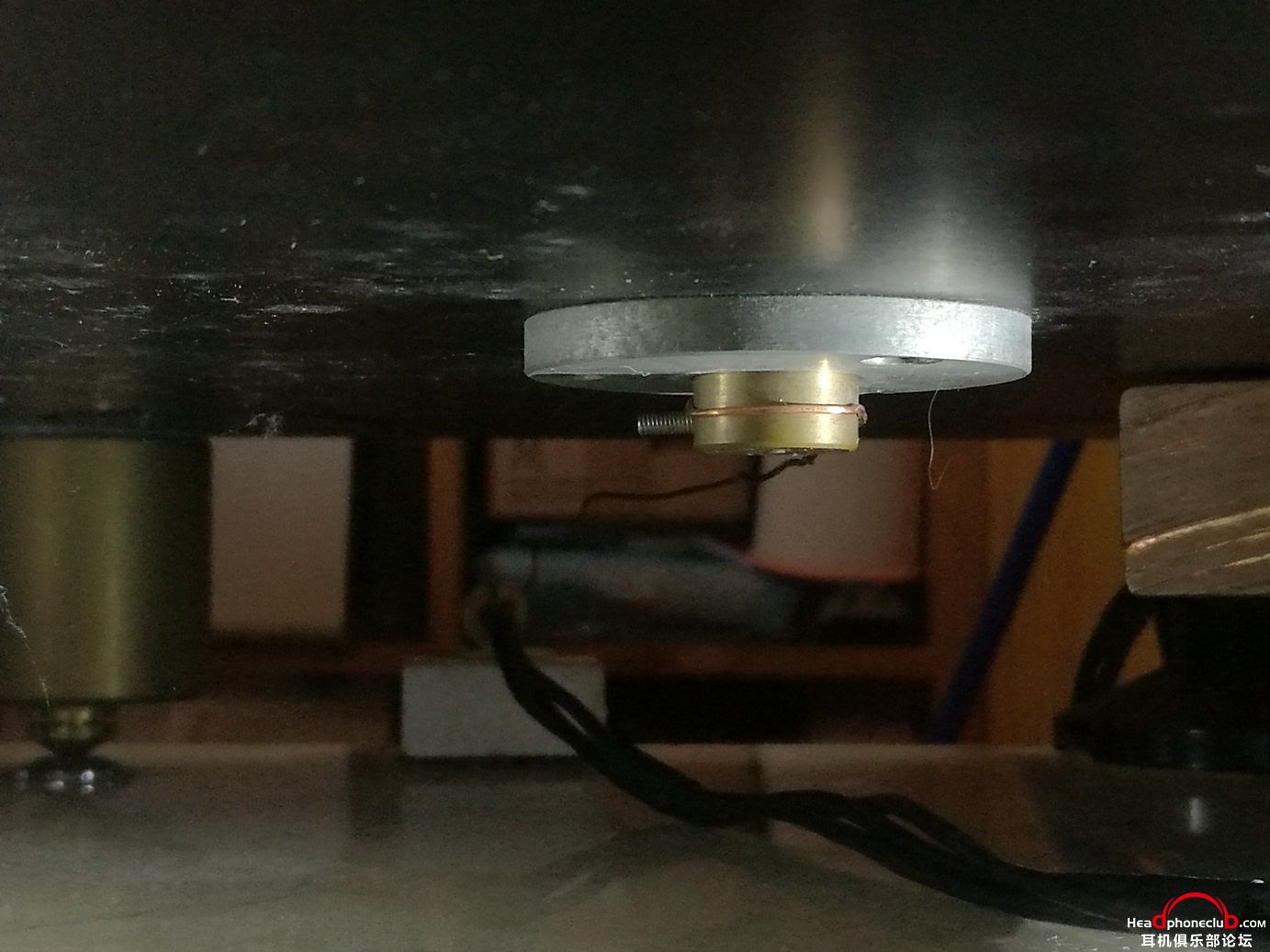

下图是在转盘底部的支轴部件外露机件上，加接走地线，与唱放地线相连

qpwu2011

续13--谈谈石墨盘垫的作用(尾后更新)

大家知道，石墨材料由于含碳量极高，具有很强的硬度和刚性。但是，很少被大家知道的另一个特点是它的吸振性能。
石墨与震动的关系：石墨的所有组成成份与钻石是一模一样，差别只是在于原子排列不同而已，钻石的原子排列是呈六角型的紧密排列，这也造就了钻石的超高硬度与恒久流传的象征。而石墨的原子虽然与钻石的原子一样有着高硬度，但是组成结构确是非常松散，其原子排列是成一排一排，这种松散的结构，使得石墨材料中都充满密密麻麻的微小空隙。正是由于这些微小空隙能有效吸收并消耗震动的能量，从而达到良好的避震效果。

石墨中的微小空隙能有效的吸收器材震动，音乐的细节、层次感及分析力均有明显提高，无论钢琴、吉它、小提琴等都变得更加晶滢通透，人声也变得圆润柔和。中高频更见细腻顺滑、富含水份，有一种十分高贵飘逸的神韵让人百听不厌，音乐味十足。中低频则变得较为松软醇厚，似一股柔和的内力源源不绝，力度恰到好处，下潜极深，尤以低频弹性显著改善而很讨好人耳。声场定位及宽广度也改善明显。

常见石墨材料用在音响设备上的有避震脚垫、机架连接组件、机箱部件等。而接近石墨材料的碳纤维材料，由于容易加工成型的特点，更可见到在高端音响零部件中得到应用。

这里所说的Nottingham唱盘盘垫，采用石墨材料，在黑胶产品中虽然仍然不多见，但它的应用，为黑胶品牌开创了先例，也首先尝到了甜头。（参见下面图片）


图1：装配需要精密


图2：见到盘体面有3条比皮带粗些的硅胶圈，作为阻尼用途，手动旋转可增加摩擦手感，上面的胶圈套在两盘结合面上，还起到防止位移打滑的作用。


Nottingham采用1寸厚的石墨盘垫，作为高端转盘的必用部件，也为初级型号提供升级部件，可谓一箭双雕的做法。另外，由于设计制作精致，升级没有任何副作用，只是看有多大的提升罢了。

加持石墨盘垫后，有几个作用：首先是重量增加，这对较轻的中低型号是立竿见影的。二是避震作用。鉴于黑胶唱盘对唱针振动影响是十分敏感的，避震无疑起到最直接的收效。根据有关产品资料介绍，转盘由不同材料组成，十分有利于消除振动，降低谐振干扰。另外，放在面上的石墨盘垫，与黑胶片直接接触，消振作用更加明显。三是导走静电。这个功能是附带的。金属也有这个功能。但往往金属盘上我们会加放一张软垫。在石墨盘垫上是不需再加其它垫片的，石墨材料具有软硬同体的特质，不会对唱片产生刮坏的硬伤(这点与铅笔有类似性，垂直受力是很硬的，刚性十足，水平滑动，则可写字，不伤纸张)。

如果说石墨盘垫有什么不足，唯一不足是精确加工稍微困难，因而成品销售价格也不低。根据上面的图片可见，除了加工形状精度控制好（水平面、同心圆等），还有是组装时，中间的铝合金芯柱的装配精度也要足够的高，不然，放上去后增加了较大的旋转误差是得不偿失的。相对来说，Nottingham更看重它具有独特的好处，毅然去做而义无反顾，这点也是本人对它心存敬佩的地方。


好了，想到的也就写上了，谢谢关注！
